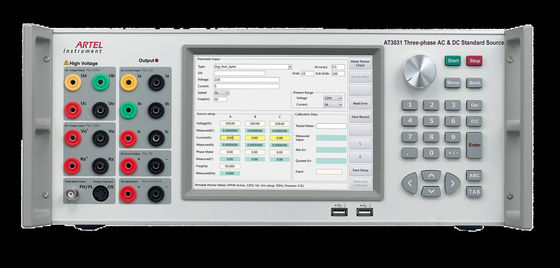

Source standard 2ème ~63rd de C.C de l'équipement de test triphasé de forte stabilité de compteur d'électricité/C.A.

Source standard de C.C de l'équipement de test triphasé de forte stabilité de compteur d'électricité/C.A.

Profil

AT3031 convient au département de mesure de l'institut de recherche, société de grille d'alimentation,

établissement ferroviaire et national de mesure à tous les niveaux, et essai, production, calibrage dans le mètre

fabrication.

Fonction principale

Soutenez les divers essais comprenant indiquer le mètre, le multimètre numérique, le mètre d'énergie, etc.

Produisez les 2èmes harmoniques de ~63rd ;

Caractéristiques principales :

Déformation de forme d'onde de forte stabilité et basse ;

l'écran tactile de couleur de 8 pouces, connectent amical, facile à utiliser ;

Équipé de l'interface de RS232, d'Ethernet, et de WiFi, AT3031 peut l'un ou l'autre d'opération autonome de soutien,

Contrôle de PC ou contrôle terminal sans fil pratique ;

Communiquez avec le multimètre par RS485 ;

Adaptez aux besoins du client et développez automatiquement le système d'ajustement et de calibrage ;

L'autoprotection, alarmant et montrant l'emplacement de surcharge pour l'équipement a produit la surcharge, court-circuit de tension, à circuit ouvert actuel ;

Automatiquement détectez, diagnostiquez et alarmez pour l'échec.

En mettant à jour à distance en ligne, réalisez facilement la mise à jour de logiciel ;

Soutenez le calibrage par l'userself.

Dactylographiez

C.A. triphasé d'AT3031C, source standard de C.C, classe 0,05

C.A. triphasé d'AT3031B, source standard de C.C, classe 0,1

Spécification technique

Production de tension CA

Grande production de tension à C.A.

Gamme : (Phase A) 30V, 100V, 300V, 660V, 1000V ;

(Phase B, C) 30V, 100V, 300V, 660V ;

Chaîne d'ajustement : (0~120) %RG, RG se rapportent à la gamme, pareillement ci-après ; Mettez A en phase 1000V : (0~100) %RG ;

Résolution d'ajustement : 0.01%RG, 0.1%RG, 1%RG, 10%RG pour l'option ;

Stabilité : 0.005%/1min (0,05 classes), 0.01%/1min (classe 0,1) ;

Déformation : ≤0.1% (charge Non-capacitive) ;

Charge maximum de production : 25VA chaque phase (charge résistive) ;

Exactitude : 0.05%RG (0,05 classes), 0.1%RG (classe 0,1) ;

Petite production de tension à C.A.

Gamme : mettez A en phase : 75mV, 300mV, 750mV, 3V, 7.5V ;

Chaîne d'ajustement : (0~120) %RG, RG se rapportent à la gamme, pareillement ci-après ;

Résolution d'ajustement : 0.01%RG, 0.1%RG, 1%RG, 10%RG pour l'option ;

Stabilité : 0.005%/1min (0,05 classes), 0.01%/1min (classe 0,1) ;

Déformation : ≤0.1% (charge Non-capacitive) ;

Charge maximum de production : ≥ 25mA

Exactitude : 0.1%RG (classe 0,1) ;

Production actuelle à C.A.

Gamme : mettez A en phase : 500uA, 2mA, 10mA, 50mA, 0.2A, 0.5A, 2A, 5A, 10A, 30A ;

Phase B, C : 0.2A, 0.5A, 2A, 5A, 10A, 30A ;

Chaîne d'ajustement : (0~120) %RG, RG se rapportent à la gamme, pareillement ci-après ;

Résolution d'ajustement : 0.01%RG, 0.1%RG, 1%RG, 10%RG pour l'option ;

Stabilité : 0.005%/1min (0,05 classes), 0.01%/1min (classe 0,1) ;

Déformation : ≤0.1% (charge Non-capacitive) ;

Charge maximum de production : 25VA chaque phase (charge résistive) ;

Exactitude de mesure : 200mA et au-dessus des gammes : 0.05%RG (classe 0,05) ; 0.1%RG (classe 0,1) ;

50mA et au-dessous des gammes : 0.1%RG (classe 0,1) ;

Puissance de sortie

Stabilité de puissance de sortie : 0.01%/2min (classe 0,5), 0.02%/2min (classe 0,1) ;

Exactitude active et réactive de mesure de puissance : 0.05%RG (classe 0,5), 0.1%RG (classe 0,1) ;

Production d'angle de phase

Gamme d'ajustement de production : 0°~360° ;

Résolution d'ajustement de production : 10°, 1°, 0.1°, ou 0.01°.

Résolution : 0.01° ;

Exactitude : 0.05°.

Production de facteur de puissance

Chaîne d'ajustement : -1 | 0 | +1 ;

Résolution de mesure : 0,0001 ;

Exactitude : 0,0005 ;

Production de fréquence

Chaîne d'ajustement : 40Hz ~70Hz ;

Résolution d'ajustement de production : 1Hz, 0.1Hz, 0.01Hz, 0.001Hz pour l'option ;

Résolution : 0.001Hz ;

Exactitude : 0,001 hertz ;

Installation harmonique

Ordre harmonique : 2ème ~63rd ;

Amplitude harmonique : 0~40% ;

Angle harmonique : 0°~359.99° ;

Erreur harmonique d'installation : 2ème ~31st : ≤±0.1% ; ~63rd≤±0.2% trente-deuxième ;

Production de tension CC

Gamme (4 lignes) : 100mV, 300 système mv, 1V, 5V, 20V, 100V, 300V, 1000V ;

Chaîne d'ajustement : (0~120) %RG ; 1000V : (0~110) %RG ;

Résolution d'ajustement : 0.01%RG, 0.1%RG, 1%RG, 10%RG ;

Stabilité : 0.005%/1min (classe 0,05), 0.01%/1min (classe 0,1) ;

Amplitude d'ondulation : ≤1%RG (charge Non-capacitive) ;

Charge de production : 20V et au-dessus des gammes : ≥10mA ; 5V et au-dessous des gammes : ≥25mA ;

Exactitude : 0.05%RG (classe 0,05), 0.1%RG (classe 0,1) ;

Production actuelle de C.C

Gamme : 1mA, 3mA, 10mA, 30mA, 100mA, 300mA, 1A, 5A, 10A, 15A, 25A ;

Chaîne d'ajustement : (0~120) %RG ;

Résolution d'ajustement : 0.01%RG, 0.1%RG, 1%RG, 10%RG ;

Stabilité : 0.005%/1min (0,05 classes), 0.01%/1min (classe 0,1)

Amplitude d'ondulation : ≤1%RG ;

Charge de production : 25A : 25VA, l'autre ≥ 2V de gammes ; 300mA et au-dessous des gammes ≥25V ;

Exactitude : 10mA et au-dessus des gammes : 0.05%RG (classe 0,05), 0.1%RG (classe 0,1) ;

1mA, gamme 3mA : 0.1%RG ;

Mesure des erreurs d'énergie

Limite de base d'erreur d'énergie active :

±0.05%RD (tension 15V~660V, 0.05A~36A actuel, PF≥0.5) ;

±0.1%RD (tension 15V~660V, 0.02A~0.05A actuel, PF=1) ;

Limite de base d'erreur d'énergie réactive :

±0.1%RD (tension 15V~660V, 0.05A~36A actuel, PF≥0.5) ;

±0.2%RD (tension 15V~660V, 0.02A~0.05A actuel, PF=1) ;

Paramètres généraux

Alimentation d'énergie : 90~265VAC/DC

Fréquence : 50Hz~60Hz

Consommation : 50VA~1000VA

État d'environnement : 20℃~30℃, parent humidity≤85%

Environnement de stockage : -20℃~50℃

Taille : × du × 440mm de 600mm (l) (w) 176mm (h)

Poids : 28Kg
