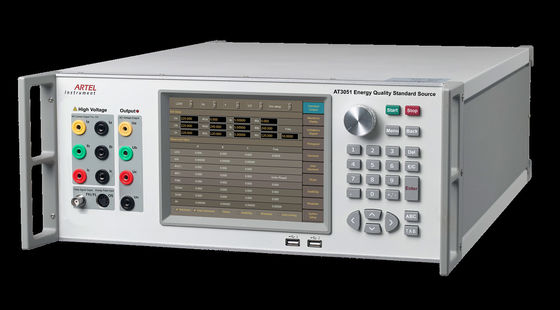

Source standard d'équipement de test à haute tension de mètre pour l'analyse de qualité de puissance

Source standard d'équipement de test à haute tension de mètre pour l'analyseur de qualité de puissance

Profil

AT3051 convient au département de mesure de l'institut de recherche, société de grille d'alimentation,

chemin de fer, grande entreprise industrielle et d'exploitation et établissement national de mesure à tous les niveaux.

Fonction principale

Offrez le sinus du niveau de source standard ou des divers signaux de déformation ;

Soutenez le calibrage qualitatif et quantitatif de divers analyseurs de qualité de puissance, moniteur de tension,

flickermeter, enregistreur de qualité de puissance.

Produisez les 2èmes harmoniques de ~63rd.

Caractéristiques principales

l'écran tactile de couleur de 8 pouces, connectent amical, facile à utiliser.

Adopt a avancé la technologie informatique de DSP, peut synthétiser de diverses formes d'onde irrégulières, comme

harmoniques, inter-harmoniques, clignotement, bosses, immersions, etc. ;

Équipé de l'interface de RS232, d'Ethernet, et de WiFi, AT3051 peut l'un ou l'autre d'opération autonome de soutien,

Contrôle de PC ou contrôle terminal sans fil pratique ;

Communiquez avec le multimètre par RS-232/485 et Ethernet ;

Calculez automatiquement l'erreur du mètre et du transducteur, et les données relatives peuvent être téléchargées

U-disque ;

L'autoprotection, alarmant et montrant l'emplacement de surcharge pour l'équipement a produit la surcharge, court-circuit de tension, à circuit ouvert actuel ;

Automatiquement détectez, diagnostiquez et alarmez pour l'échec ;

En mettant à jour à distance en ligne, réalisez facilement la mise à jour de logiciel ;

Soutenez le calibrage par l'userself.

Spécification technique

Production de tension CA

Gamme : 50V, 100V, 220V ;

Chaîne d'ajustement : (0~120) %RG, RG se rapportent à la gamme, pareillement ci-après ;

Degré d'ajustement : 0.01%RG, 0.1%RG, 1%RG, 10%RG pour l'option ;

Stabilité : 0.01%/2min ;

Déformation : ≤0.1% (charge Non-capacitive) ;

Charge maximum de production : 25VA chaque phase ;

Exactitude : 0.05%RG ;

Production actuelle à C.A.

Gamme : 1A, 2A, 5A, 10A ;

Chaîne d'ajustement : (0~120) %RG, RG se rapportent à la gamme, pareillement ci-après ;

Résolution d'ajustement : 0.01%RG, 0.1%RG, 1%RG, ou 10%RG ;

Stabilité : 0.01%/2min ;

Déformation : ≤0.1% (charge Non-capacitive) ;

Charge maximum de production : 25VA chaque phase

Exactitude de mesure : 0.05%RG ;

Puissance de sortie

Stabilité de puissance de sortie : 0.01%/2min ;

Puissance active et exactitude réactive de mesure de puissance : 0.05%RG ;

Production d'angle de phase

Gamme d'ajustement de production : 0°~360° ;

Résolution d'ajustement de production : 10°, 1°, 0.1°, ou 0.01°.

Résolution : 0.01° ;

Exactitude : 0.05°.

Production de facteur de puissance

Chaîne d'ajustement : -1,0000 | 0,0000 | +1,0000 ;

Résolution de mesure : 0,0001 ;

Exactitude : 0,0005 ;

Production de fréquence fondamentale

Chaîne d'ajustement : 40Hz ~70Hz ;

Résolution d'ajustement de production : 1Hz, 0.1Hz, 0.01Hz, ou 0.001Hz.

Résolution minimum : 0.001Hz ;

Exactitude : 0,002 hertz.

Tension triphasée/symétrie actuelle et symétrie d'angle de phase

Tension/symétrie actuelle : ≤0.1% ;

Symétrie de phase : 0.05° ;

Arrangement harmonique

Ordre harmonique : 2ème ~63rd ;

Contenu harmonique : 0~40% ;

Angle de phase harmonique : 0°~359.99° ;

Résolution harmonique d'installation de phase : 0.01° ;

Exactitude harmonique de tension : quand Uh≥1%Un, 2% Uh ; quand Uh<1>

Exactitude actuelle harmonique : quand Uh≥1%Un, 2% Uh ; quand Uh<1>

établissement d'Inter-harmoniques

Plage de fréquence : 16Hz~9kHz ;

Exactitude de fréquence : 0,05% ;

résolution d'installation de fréquence d'Inter-harmoniques : 0.1Hz ;

contenu d'Inter-harmoniques : 0~30% ;

exactitude d'amplitude d'Inter-harmoniques : 5% ;

Valeur de clignotement de production (Pst)

Chaîne d'installation : Installez le ±30% (60% ΔV/V) de la tension ou du courant dans la marge ;

Exactitude d'indication de Pst (220V~240V ou 115V~125V) : 1% ;

Forme d'onde : onde rectangulaire, vague rectangulaire ou onde sinusoïdale ;

Rapport de devoir (quand la vague est rectangulaire) : 0,01 % | 99,99 % ;

Plage de fréquence de modulation : 0.0008Hz | 40Hz ;

Bosse/immersion

Retard d'entrée de déclencheur (retard de début) : 0~60s ;

Durée de bosse/immersion (continuez) : 1ms~60s ;

Immersions maximum d'amplitude (changements soudains à) : 0% ;

Bosses maximum d'amplitude (changements soudains à) : 140% ;

Période de rampe dans la rampe : 0.1ms ~30s ;

Retard de production de déclencheur : 0~60s ;

Mesure des erreurs d'énergie

Exactitude active d'énergie : 0.05%RD (PF≥0.5) ;

Exactitude réactive d'énergie : 0.1%RD (PF≥0.5) ;

Paramètres généraux

Alimentation d'énergie : 90~265VAC, 110VDC~370VDC

Fréquence : 50Hz~60Hz

Consommation : 50VA~1000VA

État d'environnement : 20℃~30℃, parent humidity≤85%

Environnement de stockage : -20℃~50℃

Taille : × du × 440mm de 600mm (l) (w) 176mm (h)

Poids : 28Kg
