Profil

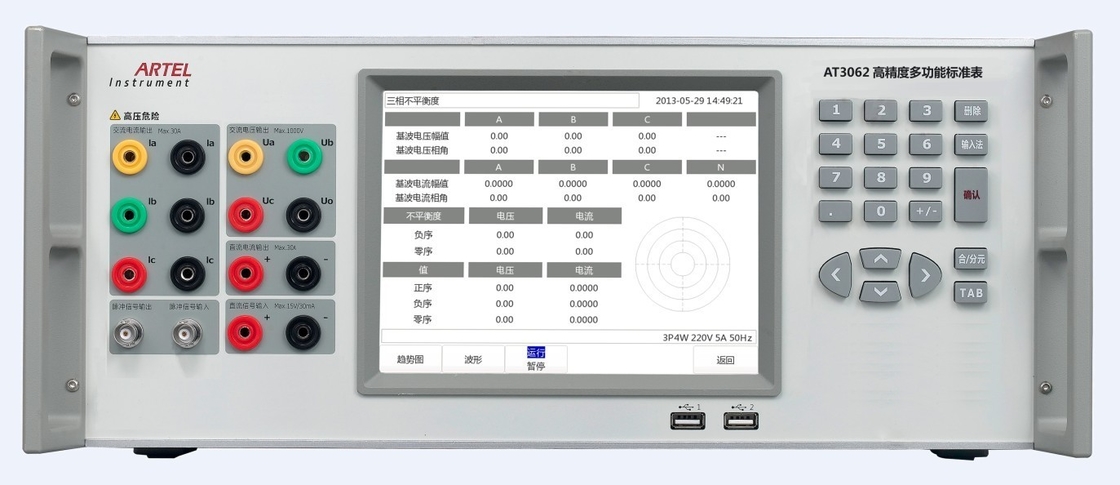

AT3062 peut être employé en tant que mètre standard pour examiner le mètre électrique et le mètre d'énergie, et peut également mesurer

toutes sortes de quantité électrique à C.A., et peuvent également être appliquées au centre de mesure de la grille d'alimentation

sociétés, sociétés d'alimentation d'énergie, centrales, établissements nationaux de mesure, qualité

commandez les entreprises de départements, d'instituts de recherche, d'universités, industrielles et d'exploitation, fabricants

de l'énergie et mètres électriques, etc.

Fonctions principales :

AT3062 peut être employé en tant que mètre standard pour examiner le mètre électrique et le mètre d'énergie, et peut également mesurer toutes sortes de quantité électrique à C.A. ;

Mesurez les erreurs de seul/triphasé mètre actif et réactif d'énergie, et l'écart type estimant la valeur ;

Mesurez la tension, courant, puissance active, puissance réactive, puissance apparente, angle de phase, facteur de puissance, fréquence et ainsi de suite ;

Mesurez la déformation de la tension et de la vague actuelle, le 2ème contenu d'harmoniques de ~127th et d'inter-harmoniques, et montrez la barre analogique et les formes d'onde harmoniques ;

Mesurez la stabilité de puissance ;

Diagramme de phasor d'affichage en temps réel, facile d'analyser le câblage.

Caractéristiques principales :

l'écran tactile de couleur de 8 pouces, connectent amical, facile à utiliser ;

Commutez automatiquement à toutes les tension et gammes actuelles, et à aucun besoin de changer le câblage pendant la mesure.

Résolution de mesure élevée, tension et supérieur actuel de résolution à 2×10-5, résolution 0.001°, pouvoir séparateur d'en fréquence 0.01Hz de phase ;

La mesure de puissance réactive inclut 3P4W réactif vrai, 3P3W rectifient réactif, 3 éléments 90°artificial réactifs, 2 éléments 90°artificial réactifs, 2 éléments 60°artificial etc. réactif, qui convient pour examiner le compteur d'électricité réactif et le mètre réactif d'énergie dans le divers principe de mesure ;

Équipé de RS232, l'interface d'Ethernet, et de WiFi, AT3062 peut soutenir l'opération autonome, le contrôle de PC ou le contrôle terminal sans fil pratique ;

Automatiquement détectez, diagnostiquez et alarmez pour l'échec.

En mettant à jour à distance en ligne, réalisez facilement la mise à jour de logiciel ;

Produisez l'impulsion standard d'énergie, et la constante d'impulsion peut être placée manuellement ;

Appui calibrant par l'userself

Type

Mètre standard multifonctionnel de grande précision d'AT3062C, classe 0,05

Mètre standard multifonctionnel de grande précision d'AT3062B, classe 0,1

Spécification technique

Mesure de tension CA

Gamme : 75mV, 750mV, 7.5V, 30V, 100V, 300V, 660V commutent automatiquement ;

Stabilité : ≤100ppm/year ;

Exactitude de mesure : 0.05%RG ;

Mesure de courant à C.A.

Gamme : 500μA, 2mA, 10mA, 50mA, 200mA, 500mA, 2A, 5A, 10A, 30A, 120A commutent automatiquement ;

Stabilité : ≤100ppm/year ;

Exactitude de mesure : 0.05%RG ;

Mesure de puissance

Exactitude active/réactive de mesure de puissance : 0.05%RG ;

Mesure d'angle de phase

Chaîne de mesure : 0°~360° ;

Résolution : 0.001° ;

Exactitude de mesure : 0.05°.

Mesure de fréquence

Chaîne de mesure : 40Hz ~70Hz ;

Résolution : 0.001Hz ;

Exactitude : 0,002 hertz.

Tension harmonique

Ordre harmonique : 2ème ~127th

Amplitude harmonique : 0~100%

Exactitude harmonique : quand Uh≥1%Un, 5% Uh ; quand Uh<1>

Courant harmonique

Ordre harmonique : 2ème ~127th

Amplitude harmonique : 0~100%

Exactitude harmonique : quand Uh≥3%Un, 5% Uh ; quand Uh<3>

Mesure des erreurs d'énergie :

Limite de base d'erreur d'énergie active :

±0.05%RD (tension 15V~660V, 0.05A~120A actuel, PF≥0.5) ;

±0.1%RD (tension 15V~660V, 0.02A~0.05A actuel, PF=1) ;

Limite de base d'erreur d'énergie réactive :

±0.1%RD (tension 15V~660V, 0.05A~120A actuel, PF≥0.5) ;

±0.2%RD (tension 15V~660V, 0.02A~0.05A actuel, PF=1) ;

Impulsion d'énergie

Production d'impulsion d'énergie :

Gamme constante d'arrangement d'impulsion : (1~599999999) r/kWh (r/kvarh) ;

Fréquence maximale de production : 10KHZ

Impulsion d'énergie entrée :

Gamme constante d'arrangement d'impulsion : (1~599999999) r/kWh (r/kvarh) ;

Gamme d'arrangement d'impulsion de calibrage : 1~999999 ;

Fréquence maximale d'entrée : 10KHZ

D'autres paramètres :

Alimentation d'énergie : 90-265VAC/DC

Fréquence de puissance : 50Hz~60Hz

Puissance : 100VA

État d'environnement : 20℃~30℃, humidité : RH≤85%

Environnement de stockage : -20℃~50℃

Taille : 400mm (L)× 440mm (W)× 176mm (H)

Poids : 15kg
