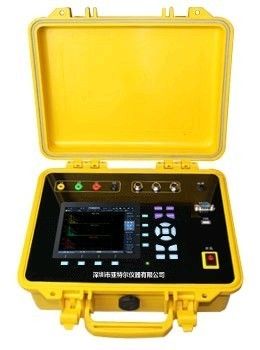

équipement d'essai de compteur portatif

Équipement de test portatif de mètre

Profil

AT8011 convient au service de société d'alimentation d'énergie, d'opération de grille et à industriel et exploitation

entreprise pour mesurer et analyser la qualité de puissance.

Fonction de Mian

Avec de diverses interfaces d'opération, AT8011 peut mesurer 3P3W et 3P4W la tension, courant, fréquence, angle de phase, facteur de puissance, puissance active, puissance réactive, puissance apparente.

La mesure en temps réel et analysent des harmoniques, et le 2èmes contenu et déformation d'harmoniques de ~63rd peuvent également être mesurés ;

Montrez la forme d'onde en temps réel de chaque phase ;

Montrez le diagramme en temps réel de vecteur, facile de vérifier le câblage sur le site, pouvez identifier le câblage automatiquement ;

Mesurez les divers phénomènes de qualité de puissance, enregistrez et analysez les événements de qualité de puissance.

Caractéristiques principales

5,6' affichage à cristaux liquides de pouce, du matrice de points 640×480, les affichages le signe d'opération et les données mesurées ;

Batterie de Li de grande capacité, le temps de travail continu plus de 7 heures ;

Le CEI standard 61000-4-30 ;

Mesure en temps réel et paramètres électriques de base record, harmonique, clignotement, tension/déséquilibre actuel

rapport, bosse/immersion, au-dessus de tension, sous la tension, tension de crête et ainsi de suite ;

Diverses conditions de déclenchement réglées pour enregistrer des vagues et des événements d'échec ;

Fonction d'autoprotection, sûr et fiable ;

Le poids de la machine est moins que 5Kg, compact et poids léger, facile à porter ;

Appui calibrant par l'userself.

Spécification technique

Mesure de tension

Canaux : 4 (3 phases + neutres, AC/DC)

Tension nominale : C.A. 50-380Vrms

Gamme de mesure maximum : 500Vrms

Plage de fréquence : 42.5Hz-69Hz

Impédance d'entrée : 1.5MΩ/5pF

Puissance maximum : ≤0.035VA/phase (230V)

Capacité de surcharge : 1kVAC sans interruption, 5kV/1s non sans interruption

Force d'isolation : 2.5kVAC, 50Hz/1min

Mesure actuelle

Canaux : 4 (1 entrée actuelle y compris de fuite de canal)

Courant d'entrée : 10A/100mV, 100A/100mV, 1000A/100mV, 3000A/100mV

Puissance maximum : ≤0.01VA/phase

Force d'isolation : 2.5kVAC, 50Hz/1min

Système d'échantillonnage

Résolution d'échantillonnage : cycle 4096 digits/10 (50Hz), cycle 4096 digits/12 (60Hz), 24 commutateurs d'A/D de chiffres,

ce qui se conforment IEC61000-4-30 à la classe standard A

Exactitude

Entrée-sortie

Entrée de signal à distance : contact sec de 2 canaux (considérez plusieurs modules, facultatifs)

Interface homme-ordinateur

Écran de visualisation : écran tactile 5.7inch, résolution 640×480, 65535 couleurs

Mode d'opération : écran tactile de frappe/souris

L'affichage régénèrent :　1s

Réaction principale : pas plus que 0.5s

Langue : Chinois/anglais

Stockage de données

Capacité de stockage de données : 32G

Mode d'arrangement de temps (facultatif) : Signal horaire de GPS

Approvisionnement de puissance auxiliare

Batterie : continu ne travaillant aucune moins de 2 heures avec la pleine charge, batterie interne

Tension d'entrée d'adaptateur à C.A. : 85VAC~265VAC, 50/60Hz ou 110VDC-370VDC

Tension de production d'adaptateur à C.A. : 15VDC/1.5A

Port de communication

USB : 1 canal, norme 2,0

Ethernet : 10M/100M

L'autre paramètre

Poids : 5kg
