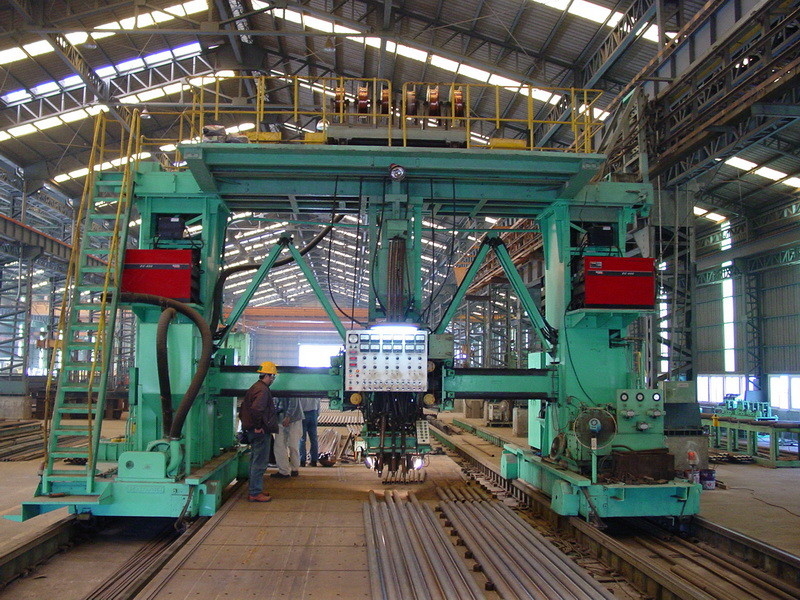

Le panneau de membrane A VU la chaîne de production de soudure OIN électrique de commutateurs

Le panneau de membrane A VU la chaîne de production de soudure OIN électrique de commutateurs

STRUCTURE D'ÉQUIPEMENT

• Cet équipement se compose de A VU les machines de soudure (quatre ensembles de chalumeau, de la torche se déplaçant verticalement et latéralement, d'alimentation de fil, de calibrage de fil, de dispositif de réutilisation de flux, etc. accrochants), quatre ensembles de source d'énergie de soudure, le système de contrôle électrique (boîte de contrôle, boîtes d'opération, etc.), rouleau de transfert, air comprimé et ainsi de suite.
• Quatre ensembles de source d'énergie de soudure : Esab
• Alimentation de fil, torche, commutateurs électriques et d'autres composants, composants importés recommandés.
• En cours de souder ensemble, quatre ensembles de bouton indépendant d'opération, bouton réglable (règlement y compris de la soudure, plaçant le mobile de cylindre, etc.) et numérique réglé. le plat d'affichage et de cadran devrait être dans une boîte. Le procédé de soudure peut être manuel ou a programmé.

DOSSIER

Utilisant quatre procédé de soudure à l'arc électrique submergée pour souder les tubes et l'acier plat dans groupe un seul ou même de tube, et pour assortir le × 2000 4 la machine existante afin d'augmenter la capacité de soudure de membrane dans le magasin.

1. Tuyau en dehors de diamètre : φ22 | φ114.3mm
2. Épaisseur de paroi de tuyau : 3,2 | 10mm
3. Largeur de barre plate : 8 | 120mm
4. Épaisseur de barre plate : 3 | 10mm
5. Longueur de panneau de tuyau : 20m
6. Largeur maximum de panneau de tuyau : 2000mm
7. Matériel de tuyau et de barre plate : acier d'acier au carbone ou allié

PARAMÈTRES TECHNIQUES

1. Taille de rouleau : 850mm
2. Diamètre de fil de soudure : φ1.2 | φ2mm,
3. Vitesse d'alimentation de fil de soudure : 1 | 10m/minute
4. bobine de fil de soudure : 4pcs, 150 | 200kg/pc
5. vitesse d'alimentation : 0,5 | 2.0m/min réglable
6. Air comprimé : 5-6bar
7. Torche : deux PCs dans 2 groupes et torches 2welding laissées et 2 dans le côté droit. Chaque groupe peut se déplacer du centre vers la gauche/jusqu'à 800mm. La distance de 2 torches dans chaque groupe est 30mm. L'angle des torches et du tuyau est 90°.

la course 8.The de la torche dans la verticale est 100mm, course supplémentaire de réglage fin est à la main 40mm. Il convient à souder la taille différente des panneaux de tuyau.

D'AUTRES CONDITIONS

• Structure de alimentation : la vitesse d'alimentation est synchrone avec la vitesse de soudure, celle est 0,5 | 2.0m/min réglable. L'axe peut être équipé un grand choix de rouleau dans le tube ci-dessus de caractéristiques du dispositif de serrage pneumatique.
• Deux ensembles de côté maintenant des mécanismes : par le centre à la partie latérale le mouvement est environ 0 | 800mm, le même mouvement que sont partis/bons sièges .the de rouleau les roues arrière avec les dispositifs pneumatiques, la goupille adaptée au rouleau de surtension du tube ci-dessus de caractéristiques, l'arrière du rouleau de fixage latéral peuvent calibrer la courbure latérale, le mouvement du rouleau de fixage latéral avec le cylindre, le réglage fin dont avec manuellement.
• L'objet peut être dans le coin.
• Dispositif de réutilisation de flux : chaque torche de groupe devrait être équipée du dispositif de réutilisation de flux, la trémie de poudre de flux avec le flux de séchage, qui soit pris dans les pièces à souder, inhalation dans le tube de décapant à souder après soudure comme réutilisant. l'aspiration de la machine d'aspiration de poudre devrait être suffisante, le tube de flux devrait avoir la capacité suffisante d'assurer la soudure normale. ce qui devrait être accompagné un chauffage de dispositif de chauffage et d'uniforme, contrôle de température automatiquement, la température de chauffage est entre 0 | ℃ 200.
• établissements Fil-aidés : la vitesse d'alimentation auxiliaire de fil est de plus grandes 3 périodes que la vitesse d'alimentation.
• Vitesse de soudure : la vitesse de soudure et la soudure dans la soudure peuvent être la gamme ajustée 0,5 | 2.0m/min, chaque machine de soudure avec le tachymètre ou un affichage numérique d'installation.
