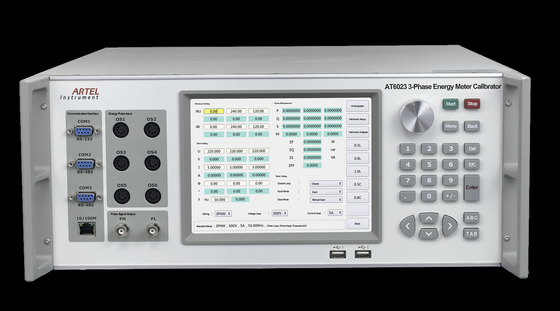

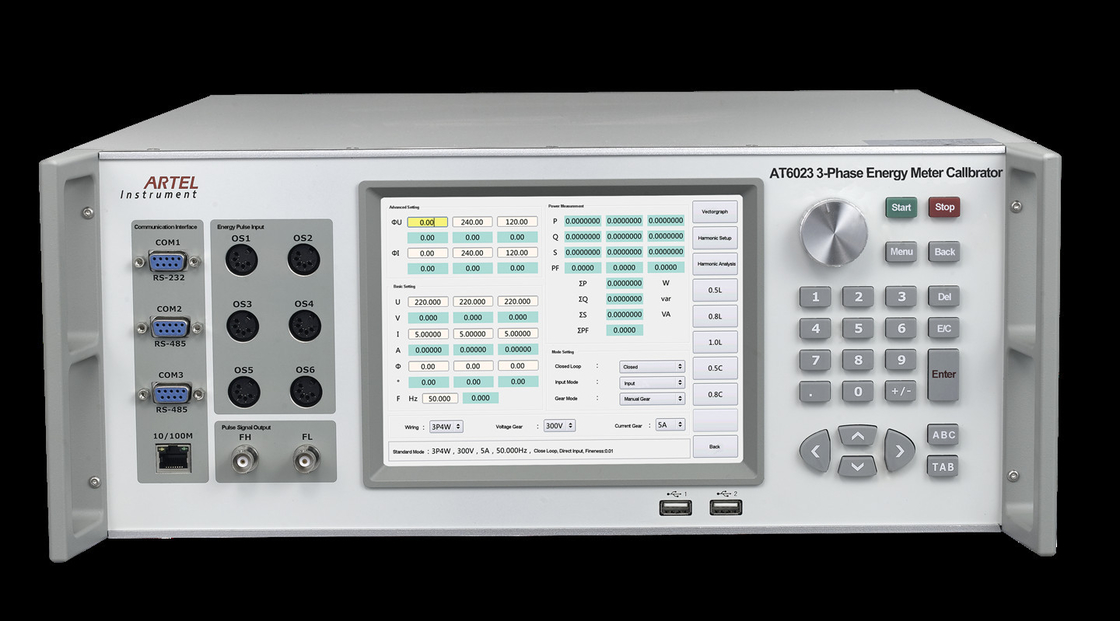

Calibreur de mètre d'énergie d'harmoniques

Calibreur de mètre d'énergie d'harmoniques

Profil

AT6023 convient aux départements de mesure de la société d'alimentation d'énergie, l'établissement national de mesure à tous les niveaux, et le fabricant de mètre d'énergie, etc.

Fonction principale :

Calibrez tout le genre de seul/triphasé mètre actif et réactif électronique/inductif d'énergie ;

Automatiquement ou à pas unique examinez manuellement l'erreur de base, en rampant, en commençant, écart type de seul/triphasé mètre d'énergie, sauvent le plan de calibrage défini par l'utilisateur dans le calibrage automatique ;

Les variables de soutien influencent des essais, comme : Tension, fréquence, harmoniques, ordre de phase inverse, déséquilibre de tension, etc.

Essais spéciaux de soutien dans le type essai de mètre d'énergie, comme : phase déclenchant, train d'impulsions déclenchant, etc.

Protocole de transmission de soutien DLT-645, multi-essai de mètre multifonctionnel comme : erreur d'indication de demande, erreur de cycle de demande, erreur de commutation de tranche de temps, erreur d'énergie de la période différente de tarif, etc.

Avec OCXO, l'erreur quotidienne du mètre d'énergie peut être détectée ;

Produisez les 2èmes harmoniques de ~63rd.

Caractéristiques principales :

8" écran tactile de couleur, connectent amical, facile à utiliser ;

Équipé de RS232, l'interface d'Ethernet, et de WiFi, AT6023 peut soutenir l'opération autonome, le contrôle de PC ou le contrôle terminal sans fil pratique ;

Communiquez avec les multimètres par RS-485 ;

Calculez automatiquement l'erreur du mètre, et les données relatives peuvent être téléchargées par l'U-disque ;

L'autoprotection, alarmant et montrant l'emplacement de surcharge pour l'équipement a produit la surcharge, court-circuit de tension, à circuit ouvert actuel ;

Automatiquement détectez, diagnostiquez et alarmez pour l'échec.

En mettant à jour à distance en ligne, réalisez facilement la mise à jour de logiciel ;

Soutenez le calibrage par l'userself.

Dactylographiez

Calibreur triphasé de mètre d'énergie d'AT6023C (50A), classe 0,05

Calibreur triphasé de mètre d'énergie d'AT6023B (50A), classe 0,1

Spécification technique

Tension CA Produite :

Gamme : 100V, 220V, 380V, 660V ;

Ajustement de la gamme : (0~120) %RG, RG se rapportent à la gamme ;

Ajustement de la résolution : 0.01%RG, 0.1%RG, 1%RG, ou 10% RG ;

Stabilité : 0.01%/2min (classe 0,05), 0.02%/2min (classe 0,1) ;

Déformation : ≤0.2% (charge non capacitive) ;

Charge de production maximum : 20VA chaque phase ;

Exactitude : 0.05%RG (classe 0,05), 0.1%RG (classe 0,1) ;

Production actuelle à C.A. :

Gamme : 0.05A, 0.2A, 1A, 5A, 16.67A, 50A ;

Ajustement de la gamme : (0~120) %RG, RG se rapportent à la gamme, pareillement ci-après ;

Ajustement de la résolution : 0.01%RG, 0.1%RG, 1%RG, ou 10% RG ;

Stabilité : 0.01%/2min (classe 0,05), 0.02%/2min (classe 0,1)

Déformation : ≤0.2% (charge non capacitive) ;

Charge de production maximum : 50VA (gamme 50A)

Exactitude : 0.05%RG (classe 0,05) ; 0.1%RG (classe 0,1)

Puissance de sortie

Stabilité de puissance de sortie : 0.01%/2min (classe 0,05), 0.02%/2min (classe 0,1)

Production de phase

Production ajustant la gamme : 0°~360° ;

Production ajustant la résolution : 10°, 1°, 0.1°, ou 0.01° ;

Résolution : 0.01° ;

Exactitude de mesure : 0.05°.

Facteur de puissance produit :

Ajustement de la gamme : -1 | 0 | +1 ;

Résolution de mesure : 0,0001 ;

Exactitude de mesure : 0,0005

Production de fréquence

Ajustement de la gamme : 40Hz ~70Hz ;

Production ajustant la résolution : 1Hz, 0.1Hz, 0.01Hz, ou 0.001Hz ;

Résolution : 0.001Hz ;

Exactitude : 0,002 hertz.

Arrangement harmonique

Ordre harmonique : 2ème ~63rd

Amplitude harmonique : 0~40%

Angle harmonique : 0°~359.99°

Erreur réglée d'harmonique : 2~31times : ≤±0.1%, 32~63 fois : ≤±0.2% ;

Mesure des erreurs d'énergie :

Limite de base d'erreur d'énergie active :

±0.05%RD (tension 15V~660V, 0.02A~60A actuel, PF≥0.5) ;

±0.1%RD (tension 15V~660V, 0.01A~0.02A actuel, PF=1) ;

Limite de base d'erreur d'énergie réactive :

±0.1%RD (tension 15V~660V, 0.02A~60A actuel, PF≥0.5) ;

±0.2%RD (tension 15V~660V, 0.01A~0.02A actuel, PF=1) ;

Entrée d'impulsion d'énergie

Impulsion d'entrée : active de 3 canaux, 3 canaux réactifs

D'autres paramètres :

Alimentation d'énergie : 90-265VAC/DC

Fréquence de puissance : 50Hz~60Hz

Puissance : 50VA~1000VA

État d'environnement : 20℃~30℃, humidité : RH≤85%

Environnement de stockage : -20℃~50℃

Taille : 600mm (L)× 440mm (W)× 176mm (H)

Poids : 25kg
