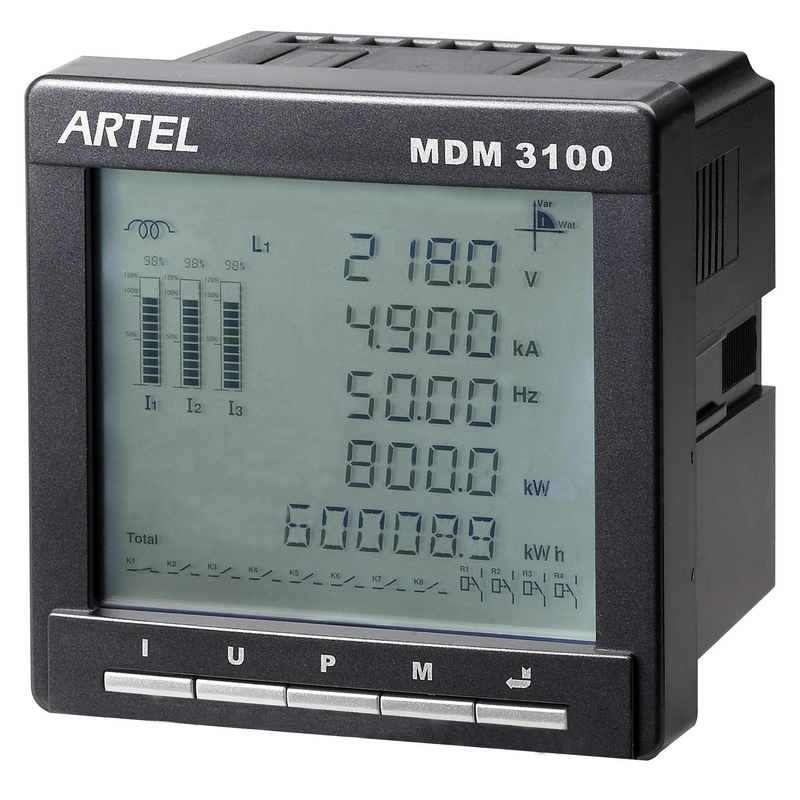

8 phase multifonctionnelle du compteur d'électricité d'affichage à cristaux liquides d'entrées de signal numérique 3, 85 | 265VAC/C.C

Article

Description

Unité principale

En temps réel

mesure

Tension de phase

Tension de phase, tension moyenne de phase

Tension secteur

Tension secteur, tension secteur moyen

Actuel

Phase actuelle, phase moyenne

Courant, courant zéro d'ordre

Active Power

Puissance active de phase, phase 3

puissance totale active

Puissance réactive

Puissance réactive de phase, phase 3

puissance totale réactive

Puissance apparente

Puissance apparente de phase, phase 3

puissance totale apparente

Puissance 4 quarts de cercle

Puissance 4 quarts de cercle

Fréquence

Fréquence de système

Facteur de puissance

Facteur de puissance de phase, total de 3 phases

Facteur de puissance

Statistique de demande

Demande

demande active/réactive de la phase 3

Puissance, puissance apparente de demande

Lecture d'énergie

Énergie active

Active importé, exporté et net

énergie, 1 énergie d'active de canal

production d'impulsion

Énergie réactive

Réactif importé, exporté et net

énergie, 1 énergie réactive de canal

production d'impulsion

Facturation multi de tarif

Installation multi de tarif

Affichage de temps

Affichage en temps réel

Année/mois/jour/heure/minute/en second lieu

De transmission de données

Communication RS-485

1 protocole de Modbus-RTU

Module facultatif

Signal à distance

module d'entrée

8 canaux

Détection de statut, disque d'événement de SOE

Module de production de relais

4 canaux programmables
alarme d'overlimit/underlimit

Fini programmable/sous la valeur limite

pour la mesure en temps réel, âge de volt

Rapport non équilibré actuel, demande

valeur, harmoniques, signal à distance.

La commande de /underlimit d'overlimit

peut être lu par COM. Port.

Module de sortie analogique

4 canaux programmables

4-20mA ou 0-5V

Module de stockage de données

Capacité de stockage : 2GB

Stockez la valeur mesurée de temps réel dedans

faites un cycle, tension/courant déséquilibré

rapport, valeur de demande, harmoniques,

et signal à distance.

Harmonique

module d'analyse

Distorsion harmonique totale

pour la tension/courant

3 phase, monophasé, ligne neutre

Même/impair

distorsion harmonique

Distorsion harmonique (2èmes à la soixante-troisième)

Fundermental

Tension/courant

Grandeur, angle de phase

Fundermental

puissance active/réactive

Angle de phase de grandeur

Harmoniques, individuels

Facteur actuel de K

Profibus

communication

module

1channel

Protocole Profibus-DP

Ethernet

mise en réseau

communication

module

1channel

10M/100M adaptable

Protocole de TCP/IP

Paramètres

Affichage

Direction

Exactitude

Tension

0~9999kV

Class0.2

Actuel

0~9999kA

Class0.2

Facteur de puissance

-1~+1

Directionnel

Classe 1

Fréquence

45~65Hz

0.01Hz

Active Power

-9999~9999Mw

Directionnel

Class0.5

Puissance réactive

-9999~9999MVAr

Directionnel

Class0.5

Puissance apparente

0~9999MVA

Class0.5

Une demande active

-9999~9999MW

Classe 1

Une demande réactive

-9999~9999MVAr

Classe 1

Énergie active

0~9999999.99MWh

Directionnel

Classe 1

Énergie réactive

0~9999999.99MVArh

Directionnel

Classe 2

Angle de phase

0.0°~359.9°

Directionnel

Classe 2

% harmoniques totaux actuels

0~100%

Classe 2

Tension % harmonique total

0~100%

Classe 2

Entrée actuelle

Courant d'entrée : 0~5A (la valeur courante peut être installée)

Portée de mesure : 0.5%~120%In

Capacité de surcharge : 2 interdit aux moins de 18 ans sans interruption, 100A/1s non sans interruption

Puissance : ≤0.2VA par phase

Entrée de tension

Tension d'entrée : 0~400VAC (L-N), 0~693VAC (L-L) (la valeur de tension peut être installée)

Fréquence de système : 45~65Hz

Portée de mesure : 3%~120%Un

Capacité de surcharge : 2 continus interdits aux moins de 18 ans, 2500V/1s non continu

Puissance : ≤0.5VA par phase

Commutez le statut (facultatif)

Canaux d'entrée :

Type d'entrée :

Tension d'isolement :

8 canaux

Contact sec

2500VAC

Relais produit (facultatif)

Canaux de production

4 canaux programmables

Type de production

Contact de mécanicien, constant sur la production

Capacité de contact

5A/250VAC

Sortie analogique (facultative)

Non des sorties

4 canaux programmables

Le signal de sortie

4~20mA ou 0~5V

Temps de réponse

≤400ms

Production d'impulsion (standard)

Non des sorties

2 canaux (actifs/énergie réactive chacune)

COM périodique. Port (standard)

Non des sorties

1 port RS-485

Protocole de transmission

Protocole de Modbus-RTU

Vitesse baud

2400,4800,9600,19200,38400 bps

COM de Profibus. Module (facultatif)

Non des canaux

1channel

Protocole de transmission

Protocole Profibus-DP

Module de mise en réseau d'Ethernet (facultatif)

Non des sorties

1 canal 10M/100M adaptatif

Protocole de transmission

Protocole de TCP/IP

D'autres paramètres

Puissance auxiliare

85~265VAC/DC

Module d'affichage

La luminosité d'affichage d'affichage à cristaux liquides peut être ajustée

Temp. facteur de dérive

Tension de tenue (entrée contre la production)

Puissance totale

La température d'opération

Température de stockage

Humidité d'opération

Classe de pollution

Matériel du logement

<100ppm>

2500V/1min

<8va>

-20℃~60℃

-40℃~85℃

5~95%RH

Classe 2

CRNA d'inflammabilité. À UL94V0

Unité principale

96 x 96 x 86mm

Taille dimensionnelle : Module principal d'unit+

96 x 96 x 122mm

Taille d'installation :

91 x 91mm
