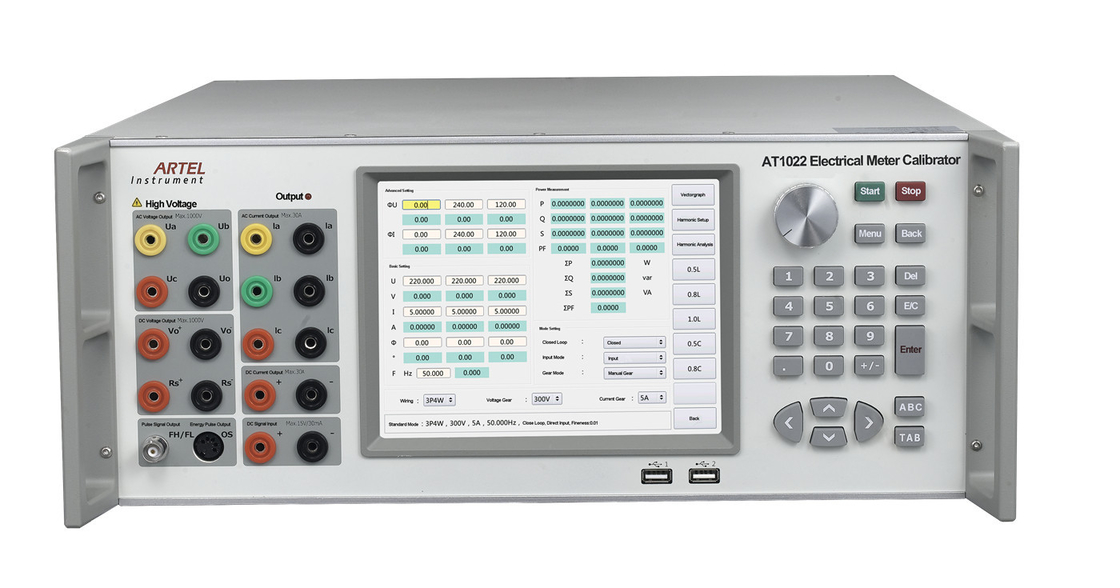

3 calibreurs électriques de multimètres de phase avec le contrôle terminal sans fil

3 calibreurs électriques de multimètres de phase avec le contrôle terminal sans fil

Utilisation :

AT1022 convient aux départements de mesure de l'institut de recherche, produisant de la station, la société de grille d'alimentation, le chemin de fer, les grandes entreprises industrielles et extrayantes et l'établissement national de mesure à tous les niveaux.

Fonction principale

Calibrate indiquant le mètre, multimètre numérique, transducteur électrique, énergie dosent et ainsi de suite ;
Calibrez C.A. RTU de échantillonnage ;
Produisez les 2nd~63rd harmoniques ;

Caractéristique principale

La conception modulaire, calibrent indiquer le mètre, le transducteur électrique, RTU et ainsi de suite ;
l'écran tactile de couleur de 8 pouces, connectent amical, facile à utiliser ;
Équipé de l'interface de RS232, d'Ethernet, et de WiFi, AT1022 peut l'un ou l'autre d'opération autonome de soutien, PC

contrôle ou contrôle terminal sans fil pratique ;
Communiquez avec les multimètres par RS485 ;
Calculez automatiquement l'erreur du mètre et du transducteur, et les données relatives peuvent être téléchargées

U-disque ;
L'autoprotection, alarmant et montrant l'emplacement de surcharge pour l'équipement a produit la surcharge, court-circuit de tension, à circuit ouvert actuel ;
Automatiquement détectez, diagnostiquez et alarmez pour l'échec.
En mettant à jour à distance en ligne, réalisez facilement la mise à jour de logiciel ;
Soutenez le calibrage par l'userself.

Type :

Calibreur de mètre électrique d'AT1022C. Classe 0,05

Calibreur de mètre électrique d'AT1022B. Classe 0,1

Grande tension à C.A. produite :

Gamme : (Phase A) 30V, 100V, 300V, 660V, 1000V ;
(Phase B, C) 30V, 100V, 300V, 660V ;
Ajustement de la gamme : (0~120) %RG, RG se rapportent à la gamme, pareillement ci-après ; Mettez A en phase 1000V : (0~100) %RG ;
Ajustement du degré : 0.01%RG, 0.1%RG, 1%RG, et 10% RG pour l'option ;
Stabilité : 0.01%/2min (classe 0,05), 0.02%/2min (classe 0,1)
Déformation : ≤0.2% (charge non capacitive) ;
Charge de production maximum : 30V et vitesses supérieures ; 20VA chaque phase ;
Exactitude de mesure : 0.05%RG (classe 0,05) ; 0.1%RG (classe 0,1)

Petite tension à C.A. produite :

Gamme : Mettez A en phase : 75mV, 300mV, 750mV, 3V, 7.5V ;
Ajustement de la gamme : (0~120) %RG, RG se rapportent à la gamme ;
Ajustement de la gamme : 0.01%RG, 0.1%RG, 1%RG, et 10% RG pour l'option ;
Stabilité : 0.02%/2min ;
Déformation : ≤0.2% (charge non capacitive) ;
Charge de production maximum : ≥25mA ;
Exactitude de mesure : 0.1%RG ;

Production actuelle à C.A. :

Gamme : (Phase A) 500uA, 2mA, 10mA, 50mA, 200mA, 500mA, 2A, 5A, 10A, 30A ;
(Phase B, C) 200mA, 500mA, 2A, 5A, 10A, 30A ;
Ajustement de la gamme : (0~120) %RG, RG se rapportent à la gamme, pareillement ci-après ;
Ajustement du degré : 0.01%RG, 0.1%RG, 1%RG, et 10% RG pour l'option ;
Stabilité : 0.01%/2min (classe 0,05), 0.02%/2min (classe 0,1)
Déformation : ≤0.2% (charge non capacitive) ;
Charge de production maximum : 20VA (vitesse 30A) ; 50mA et au-dessous de vitesse : ≥15V ;
Exactitude de mesure : 200mA et au-dessus des vitesses : 0.05%RG (classe 0,05) ; 0.1%RG (classe 0,1) ;
50mA et au-dessous des vitesses : 0.1%RG (classe 0,1) ;

Puissance de sortie

Stabilité de puissance de sortie : 0.01%/2min (classe 0,05), 0.02%/2min (classe 0,1)
Exactitude active/réactive de mesure de puissance : 0.05%RG ;

Production de phase

Production ajustant la gamme : 0°~360° ;
Production ajustant le degré : 10°, 1°, 0.1°, 0.01° pour l'option ;
Résolution : 0.01° ;
Exactitude de mesure : 0.05°.

Facteur de puissance produit :

Ajustement de la gamme : -1 | 0 | +1 ;
Résolution de mesure : 0,0001 ;
Exactitude de mesure : 0,0005

Production de fréquence

Ajustement de la gamme : 40Hz ~70Hz ;
Production ajustant le degré : 1Hz, 0.1Hz, 0.01Hz, 0.001Hz pour l'option ;
Résolution : 0.001Hz ;
Exactitude : 0,002 hertz.

Arrangement harmonique

Ordre harmonique : 2ème ~63rd ;
Amplitude harmonique : 0~40% ;
Angle harmonique : 0°~359.99° ;
Erreur réglée d'harmonique : 2ème ~31st : ≤±0.1%, trente-deuxième ~63rd : ≤±0.2% ;

Production de tension CC

Gamme : 100mV, 300 système mv, 1V, 5V, 20V, 100V, 300V, 1000V ;
Ajustement de la gamme : (0~120) %RG ; 1000V : (0~100) %RG
Ajustement du degré : 0.01%RG, 0.1%RG, 1%RG, et 10% RG ;
Stabilité : 0.01%/2min (classe 0,05), 0.02%/2min (classe 0,1)
Charge de production : 20V et au-dessus des gammes ≥10mA ; 5V et au-dessous de ranges≥50mA ;
Exactitude de mesure : 0.05%RG (classe 0,05) ; 0.1%RG (classe 0,1)
Contenu d'ondulation : pas plus de 1%.

Production actuelle de C.C

Gamme : 1mA, 3mA, 10mA, 30mA, 100mA, 300mA, 1A, 5A, 10A, 25A ;
Ajustement de la gamme : (0~120) %RG ;
Ajustement du degré : 0.01%RG, 0.1%RG, 1%RG, et 10% RG ;
Stabilité : 0.01%/2min (classe 0,05), 0.02%/2min (classe 0,1)
Charge de production : 25A : 25VA ; 5~10A : 2V ; 1A et vitesse inférieure ≥30V ;
Exactitude de mesure : 10mA et au-dessus des gammes : 0.05%RG, 0.1%RG ; 1mA, gammes 3mA : 0.1%RG ;
Contenu d'ondulation : pas plus de 1%.

Mesure de tension d'entrée de C.C

Gamme : ±10V ;
Chaîne de mesure : (0-150) %RG ;
Limite de base d'erreur : 0.02%RG
Erreur de mesure d'ondulation : (5%RD + 0,1%), les RD se rapportent à la valeur mesurée d'ondulation ;
Résolution : 0.001%RG.

Mesure de courant d'entrée de C.C

Gamme : ±20mA ;
Chaîne de mesure : (0-150) %RG ;
Limite de base d'erreur : ±0.02%RG
Erreur de mesure d'ondulation : le ± (5%RD + 0,1%), RD se rapportent à la valeur mesurée d'ondulation ;
Résolution : 0.001%RG.

Mesure des erreurs d'énergie :

Limite de base d'erreur d'énergie active :
0.05%RD (tension 15V~660V, 0.05A~36A actuel, PF≥0.5) ;
0.1%RD (tension 15V~660V, 0.02A~0.05A actuel, PF=1) ;
Limite de base d'erreur d'énergie réactive :
0.1%RD (tension 15V~660V, 0.05A~36A actuel, PF≥0.5) ;
0.2%RD (tension 15V~660V, 0.02A~0.05A actuel, PF=1) ;

D'autres paramètres :

Alimentation d'énergie : 90-265VAC/DC ; C.A. 220V ±15% ou 110V ±15%
Fréquence de puissance : 50Hz~60Hz
Puissance : 50VA~1000VA
État d'environnement : 20℃~30℃, humidité : RH≤85%
Environnement de stockage : -20℃~50℃
Taille : 600mm (L)× 440mm (W)× 176mm (H)
Poids : 28kg
