Compteur d'électricité multifonctionnel de FU2200A avec le &amp d'enregistreur de données ; RJ45

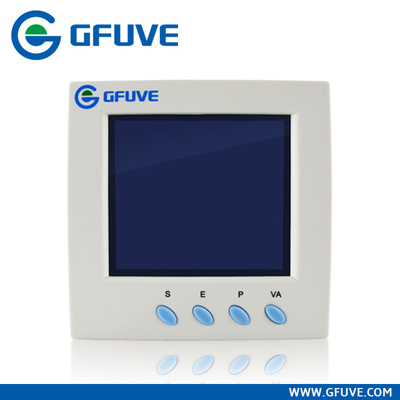

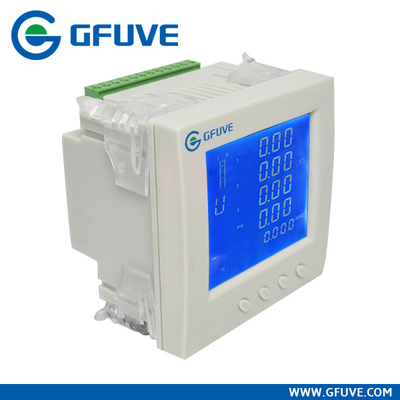

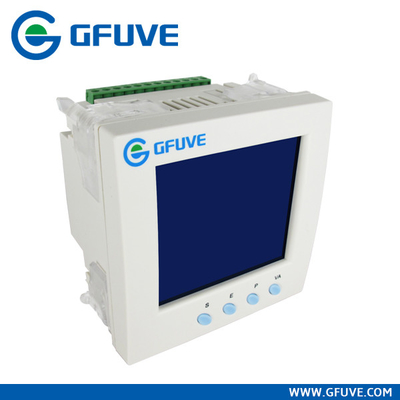

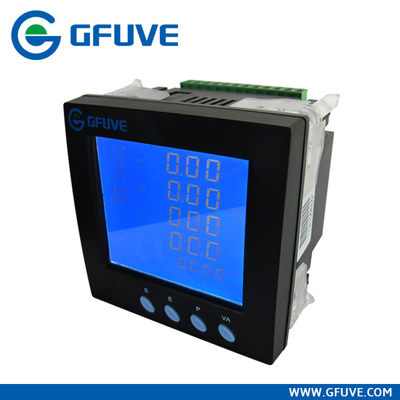

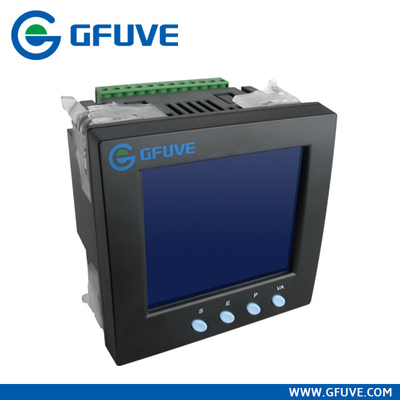

Compteur d'électricité multifonctionnel de FU2200A avec l'enregistreur de données

Introduction

La série de FU2200A est une gamme des mètres multifonctionnels triphasés économiques pourtant fortement fonctionnels de puissance et d'énergie construits par GFUVE. Ces mètres fournissent l'excellente valeur pour surveiller des systèmes de gestion de l'énergie de puissance et. La série 2200A peut être employée comme données recueillant des dispositifs pour les systèmes intelligents de distribution d'énergie ou de production automatisée. Toutes les données surveillées sont disponibles par l'intermédiaire d'un port de communication RS485 numérique standard courant le protocole de Modbus RTU. Avec un large éventail de modèles à choisir de, la série 2200A offre la valeur et la fonctionnalité inégalées.

Caractéristiques

· Paramètres Vrai-RMS de mesure.

· Classe d'exactitude de norme ANSI et de CEI 0,5.

· Analyse de qualité de puissance.

· Énergie de 4 quarts de cercle ;

· mémoire 4MB à bord ;

· Enregistrement de données

· RS485 ultra-rapide, port Ethernet (facultatif) ;

· Mesurez les différents harmoniques du 2ème au 63th (facultatif) ;

· Conception de module ;

· TOU, 4 tarifs, 12 saisons, 14 programmes

· Principale garantie de classe.

· Avec le logiciel de gestion

Applications

· Doser des conducteurs de distribution, des transformateurs, des générateurs, des banques de condensateur et des moteurs.

· Systèmes de tension moyenne et basse.

· Commercial, industriel, utilité.

· Analyse de qualité de puissance.

Paramètres de mesure

Tension (PH-n) ; Tension (PH-PH) ; Actuel ; Fréquence ; PF ; Active Power (W) ; Puissance réactive (Q) ; Puissances apparentes, 2~63thharmonics (facultatifs)

Harmoniques

Teneur totale en harmoniques de phase-tension

Teneur totale en harmoniques du courant

2rd~63th teneur en harmoniques de la Phase-Tension (RS485 produits)

2rd~63th teneur en harmoniques du courant (RS485 produit)

Valeur maximale et valeur minimum

Valeur maximale pour la tension/courant

Valeur maximale pour la puissance active

Valeur maximale pour la puissance réactive

Valeur maximale pour la puissance apparente

Valeur minimale pour la tension/courant

Valeur minimale pour la puissance active

Valeur minimale pour la puissance réactive

Valeur minimale pour la puissance apparente

Calcul

Énergie en avant de puissance active

Énergie inverse de puissance active

Énergie en avant de puissance active

Énergie inverse de puissance réactive

Chaîne de mesure

0~400V, 0~6A, 45~65Hz, -1~0~1

Exactitude de mesure

Tension : 0.5%RD±0.05%FS

Courant : 0.5%RD±0.05%FS

Active Power : 0.5%RD±0.05%FS

Puissance réactive : 1.5%RD +0.05%FS

Puissance apparente : 0.5%RD +0.1%FS

Facteur de puissance : 0.5%RD

Fréquence : 0.05%RD

Énergie active : 0,5%

Une demande maximum

Ia, Ib, IC, _{total de} ΣP, _{total de} ΣQ, _{total de} ΣS, 15 minutes

Affichage

Angle de large écran, affichage rétro-éclairé bleu-clair d'affichage à cristaux liquides, 5 chiffres d'affichages. 4 clés d'opération.

Mémoire

Mémoire de la norme 2M, prolongée à 4M ;

Elle peut être placée arbitrairement stockent des données de 1minute aux intervalles 60minutes, l'usine standard 15minutes dans un appareil d'enregistrement sur bande magnétique de groupe.

Elle peut le canal de 4 (tension, courant, puissance, facteur de puissance et ainsi de suite) et quatre d'enregistreur moins (énergie en avant de puissance active, énergie de puissance active d'inverse, énergie en avant de puissance active, énergie de puissance réactive d'inverse), enregistrant 1 fois toutes les 15 minutes, au moins 1 ans de données, par le port de communication pour lire ; vous pouvez choisir des données élémentaires ce que vous devez être stocké par le logiciel ;

Communication

Appui de port de l'interface RS-485, 32 mise en réseau (de 128), protocole de transmission de ModBus-RTU.

Impulsion d'énergie

fournit la production d'impulsion active et réactive d'énergie. Les paramètres d'impulsion peuvent être choisissent, s'étendent : 0.1~10000kWh/kvarh. Production de contact sec (1A*100V).

Collecte de données (expansion)

Chaque module FM-K2 peut être rassemblé 2 manières des contacts et du compte.

Commandez (module d'expansion)

Chaque FM-K2 fournit 2 sorties de relais, qui peuvent être commandées par communication ou les paramètres mesurés.

Sortie analogique (module d'expansion)

Chaque module FM-A20 fournit 2 manières de production de C.C 4~20mA, il peut être placé les fonction-relations au sujet des paramètres.

Mode de connexion

3P4W, 3P4W BAL, 3P3W, BAL 3P3W ;

Programmable

Système de mesure : 3P4W/3P3W etc.

Rapport de transformation : Pinte 1~10000 ; CT 1~10000.

Communication

RS485, baud : 1200~57600, norme 38400 ; Port Ethernet (facultatif)

Dimension

Panneau de support : 96 x 96mm

Montage

Support de panneau

Trepanning : 92 x 92mm

Alimentation d'énergie (AC/DC)

AC85~400V/DC85~330V,

Puissance : <4va>

Condition de travail

La température : -25 | °C 55

Humidité : 20% | 95%RH, sans condensation

Garantie

Trois ans de garantie
